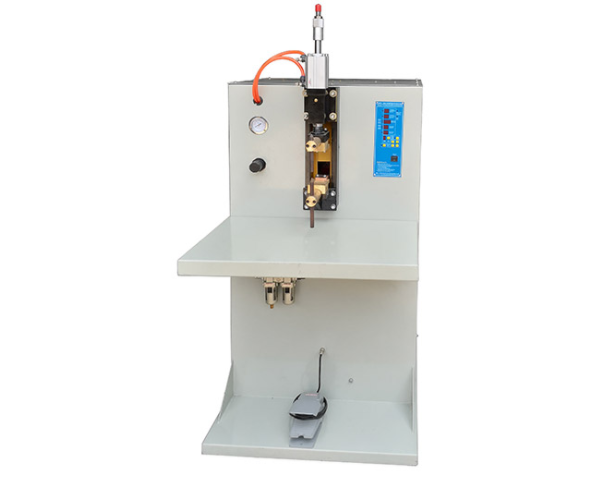

點焊機在焊接金屬的過程中產生的聲發射信號是非常微弱的,需要采用優良的換能器和高精密的儀器并采用獨特對策才能合理的進行聲發射信號接受、放大、處理和顯示的任務,因而點焊品質聲發射監控儀器是專門設計和生產制造的。
不同種類的監控儀器,其構成各有不同,但主要是功能部件是同樣的,它主要是由換能器、前置放大器、主放大器、濾波器、整形電路、振鈴計數器和能量積分器、比較器、顯示器、音響監聽等電路構成。
換能器:聲發射監控系統中的換能器是將材料內部的聲發射應力波轉換成電信號,以供電子儀器放大,記錄和處理,因為聲發射信號微弱,因而規定換能器有較高的靈敏度,有比較好的頻率特性。
在聲發射監控系統中運用較多的換能器是諧振式壓電晶體換能器,它是由電晶片、底座、銀引線、插座和外殼構成,有的換能器在底座上邊粘一薄陶瓷片。
壓電晶片規定應用靈敏度高,頻率特性好,穩定性高的材料,常用鋯鈦酸鉛,型號為PZT-5這類晶片還具備電耦合系數高和中等的局里點(365攝氏度)的優勢,通常做成圓柱形、晶片的圓柱高(或晶片的厚度)可由應用頻率估計。
為避免共模干擾,可以采用差動式換能器,他是各自從2個晶片的正負級上取下對應變化的差動信號,因為獲得的信號是兩只晶片上的信號的累加,因而增益許多,在生產制造差動式換能器時,規定成對的晶片有同樣的壓電特性,通常將一晶片中里面割開,在其中半個翻180°與另一半黏合在一塊做成,也是有制環狀差動換能器類型的。
